100 D/M

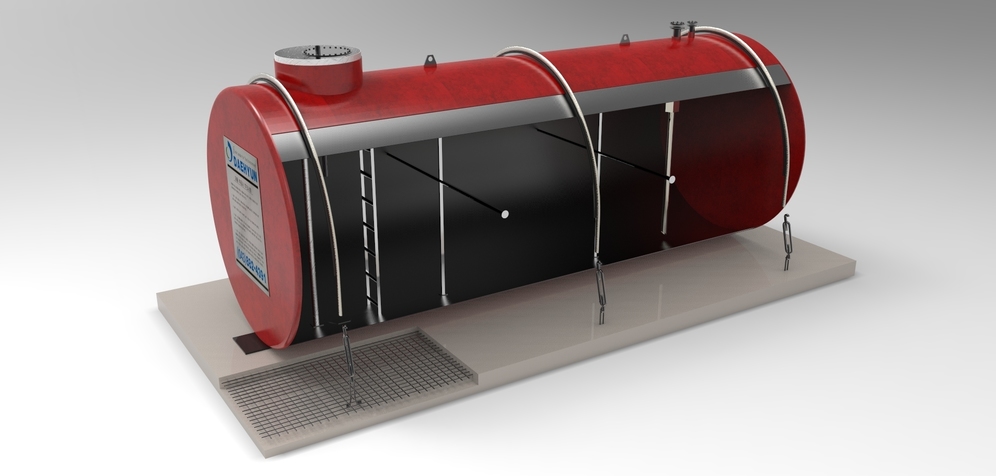

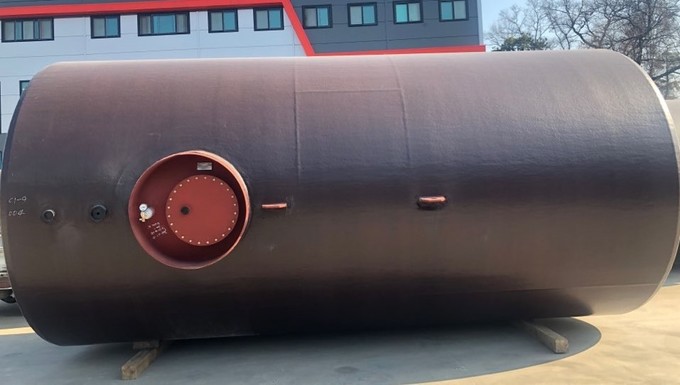

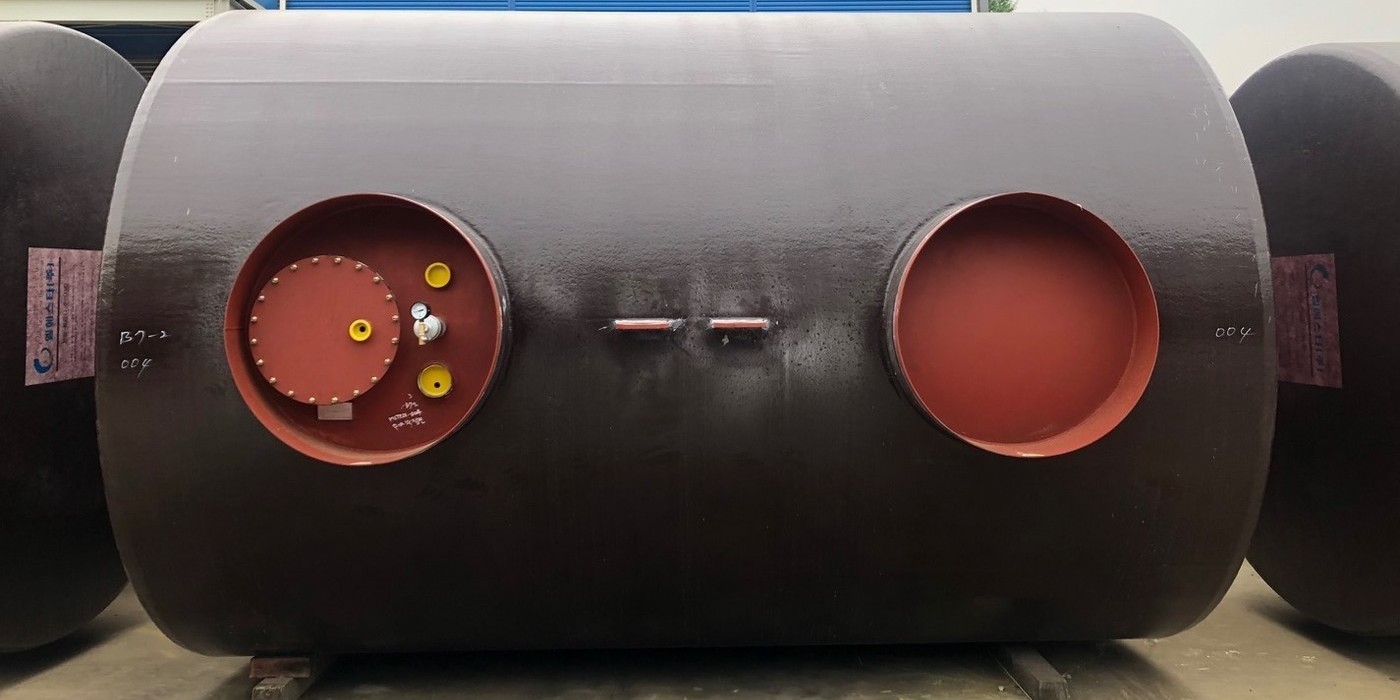

100D/M (20,000 Liter) 이중벽탱크
보유 규격 및 제원
| NO | D/M(ℓ) | 직 경 | 길 이 | 맨홀수 | FRP두께 | 철판두께 | 형식번호 |
| 1 | 100 D/M (20,000ℓ) | ￠2230 | L5610 | 2 | 3.2㎜ | 7T | SFT07-B1 |
| 2 | 100 D/M (20,000ℓ) | ￠2420 | L4690 | 2 | 3.2㎜ | 8T | SFT07-B1-1 |
| 3 | 100 D/M (20,000ℓ) | ￠2700 | L3770 | 1 | 3.2㎜ | 7T | SFT12-B2 |
| 4 | 100 D/M (20,000ℓ) | ￠2700 | L3770 | 2 | 3.2㎜ | 7T | SFT12-B1 |
| 5 | 100 D/M (20,000ℓ) | ￠2330 | L5180 | 2 | 3.2㎜ | 7T | SFT12-B1-1 |
| 유량체적환산표(TANK TABLE) | |||||||
이중벽탱크 각부 명칭 및 설명

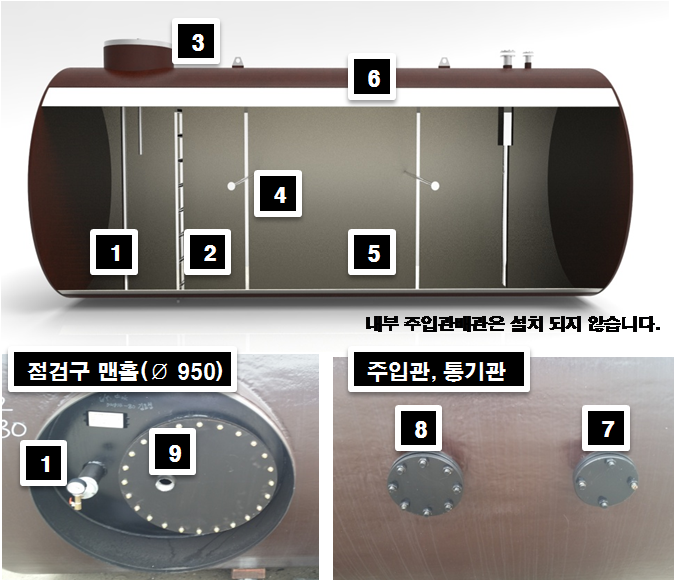

단일 맨홀(1맨홀) 강화플라스틱 이중벽탱크
탱크당 연결 배관이 1~2개 라인에 적합한 일반적인 제품으로 일반주유소, 클린주유소, 알뜰주유소 등 모든 분야의 적합한 가격대비 성능이 우수한 제품입니다.
① 65A 누유검지관
② 내부사다리
③ 500A 점검개구부
950A 맨홀 가이드
④ 십자보강파이프
⑤ 강제탱크 본체(7~8T)
⑥ 외부FRP코팅(3.2T)
⑦ 65A 통기관
⑧ 100A 주입관
⑨ 50A 유량측정관(잣대관)

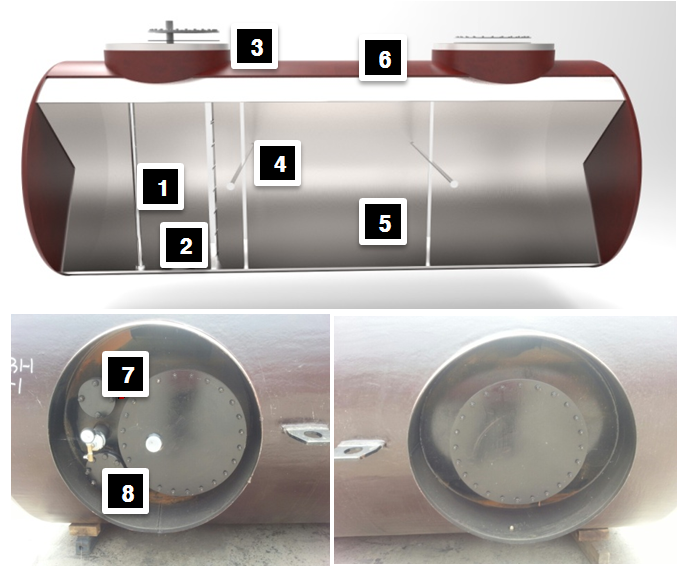

2맨홀 강화플라스틱 이중벽탱크
단일맨홀 이중벽탱크와 성능은 같으나, 탱크당 배관이 3라인 이상 설치시를 고려하여 점검구 맨홀과 송유배관 맨홀을 분리하여 향후
관리가 용이하도록 제작된 제품입니다.
① 65A 누유검지관
② 내부사다리
③ 500A 점검개구부
950A 맨홀 가이드
④ 십자보강파이프
⑤ 강제탱크 본체(7~8T)
⑥ 외부FRP코팅(3.2T)
⑦ 65A 통기관
⑧ 100A 주입관

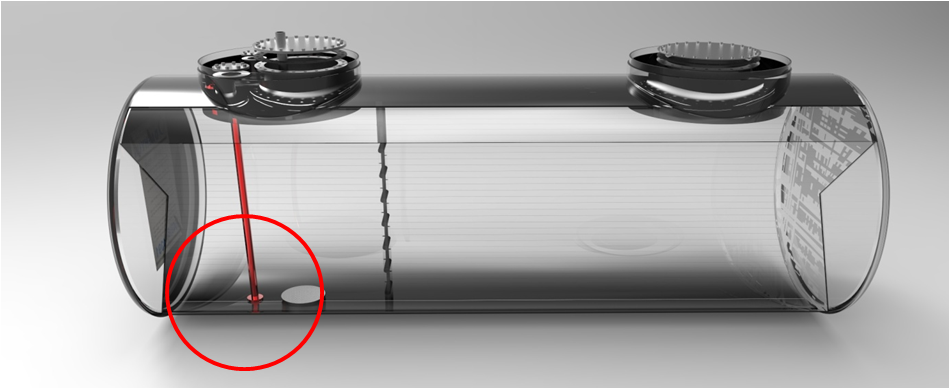

누유검지관
강제탱크 하단부까지 연결되어 FRP 감지층까지 통하는 관으로 내부 누유와 외부 누수를 설치된 센서를 통하여 관계자가 확인할수 있는 관
( 관련법: 위험물 안전관리법 세부기준. 제 102조 강제 강화 플라스틱제 이중벽탱크의 누설감지설비의 기준 ).

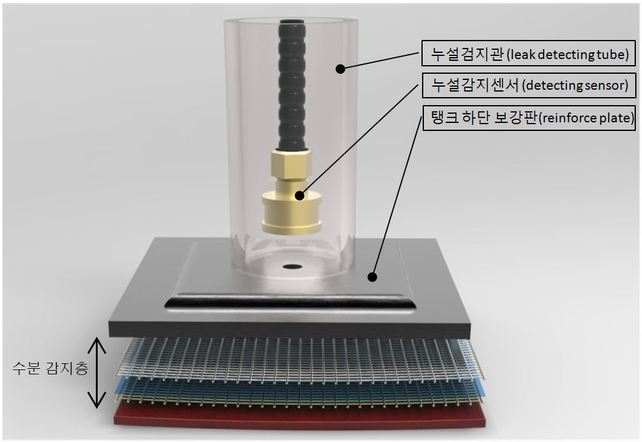

누설감지 장치
(Leak Detector)
이중벽탱크 누유검지관 내부장착 센서에 유량이나 수분이 감지되면 경보신호를 컨트롤러에 보내어 사용자가 인지할 수있도록 설계된 장치.

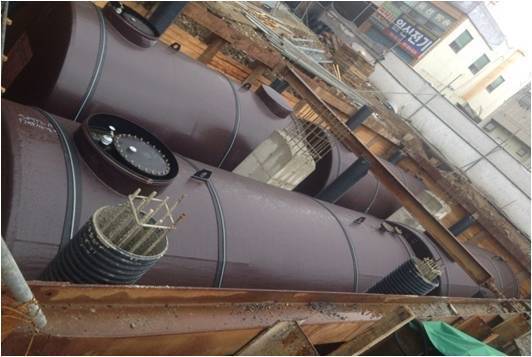

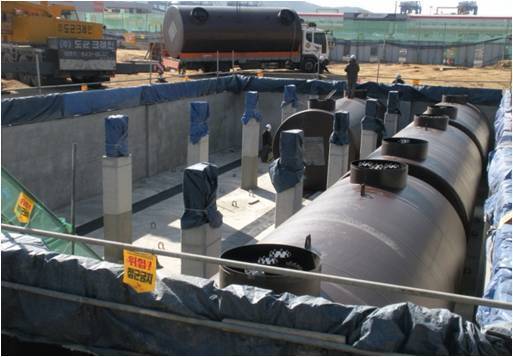

설치예시도
