이중배관

이중배관 (HDPE DOUBLE-WALL PIPING SYSTEM)

이미지명

MST(주)는 세계 2대 이중배관 제조기업인 이탈리아 Nupigeco사와 국내최초 기술제휴 및 공급계약을 체결하여였으며,
2007년부터 국내에 적용 설치 하였습니다.

스마트플렉스 이중배관이란, 가연성액체부터 바이오에너지, 항공연료, 자동차연료까지 광범위한 위험물 액체의 송급을 위하여 ITALY의 Nupigeco에서 생산되는 송유배관 시스템으로 국제표준(UL971, EN14125) 및 IP, Kiwa 2018를 포함하여 대부분의 국제석유회사로부터 안정성을 승인받았으며, 이 안정성을 바탕으로 세계 여러나라에서 시공되는 우수한 품질의 배관자재입니다.

이미지명
이미지명
이미지명

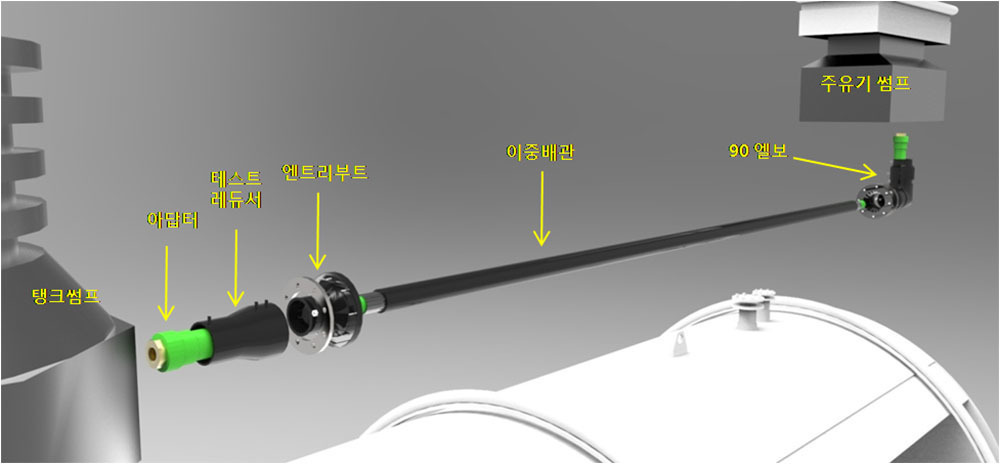

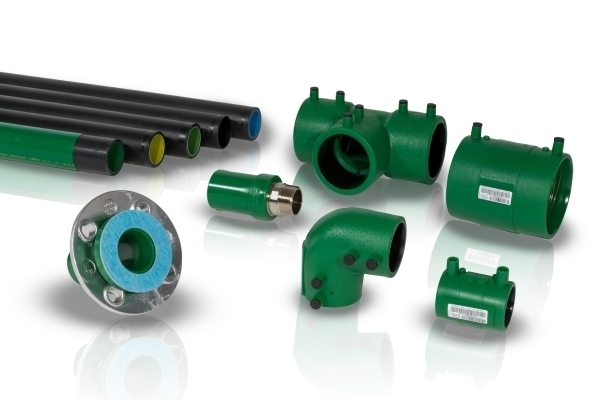

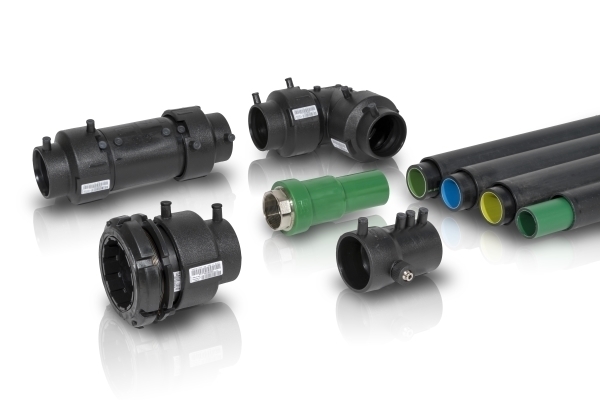

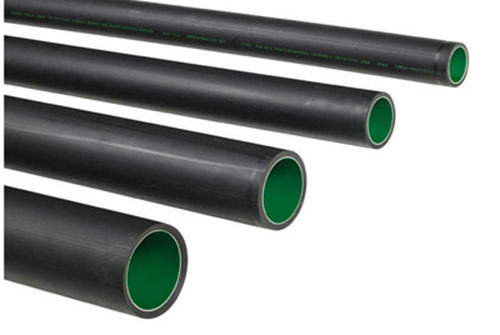

  • 단일벽 배관(Single-Wall Pipe) – 주입관, 통기관에 사용

  • 이중벽 배관(Double-Wall Pipe) – 송유관에 사용

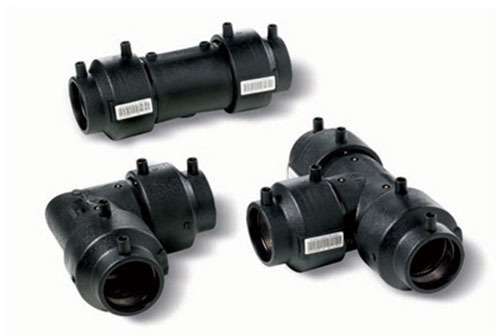

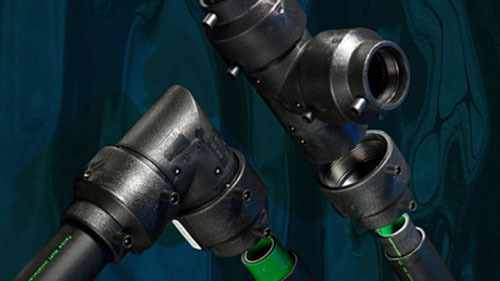

  • 마감구 및 연결구(Spigot and Fittings) - 연결부 부식 방지 및 연결부 전체 전기융착방식으로 안정성을 제공

  • 누수 및 누유 방지용 엔트리 부트(Entry Boots)

  • HDPE 재질의 탱크썸프와 주유기 섬프(Sump)

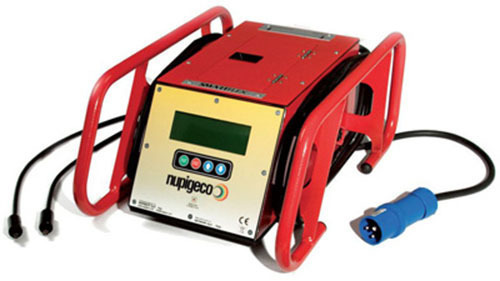

  • 융착기와 융착공구(Welding Units and Tooling)

이미지명
이미지명
이미지명
이미지명

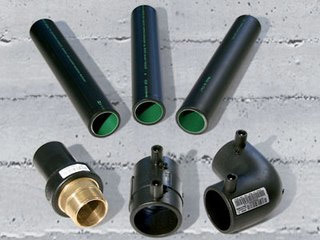

SMARTFLEX 배관의 주요 원료는 고밀도 폴리 에틸렌(HDPE-PE100)으로 높은 내구성과 작업성을 가지고 있으며, 기존 철제배관보다 저렴하여 공사비용 절감에 뛰어난 효과가 있습니다.

SMARTFLEX의 주요 배관은 낮은투과율의 HDPE 재질의 다중관으로 구성되어 있으며, 가장 안쪽의 배관을 내식성 재질로 코팅함으로써 기존의 강제 배관이 유기화합물에 약한 단점을 완벽히 보완하였습니다.

주요특징

– 단일관과 이중배관으로 구성
– 모든 배관은 용접이 아닌 전기융착 방식으로 시공(별도의 용접 이음매 없음)
– 견고한 연결구, 마감구, 엔트리부트를 사용하여 누수 및 누유 방지
– 고밀도 폴리에틸렌(HDPE) 재질로 별도의 유지보수 비용 없음(방식성 및 내구성 우수)
– 유기화합물, 염분, 산성, 알칼리 등에 영향을 받지 않는 높은 내화학성
– 고압력시험 합격(Long-Term Resistance to Pressure)
– 고유번호를 통한 융착시스템(Bar Code)을 적용하여 재사용 방지 및 이력추적이 가능
– 석션 및 액중펌프 모두 사용 가능

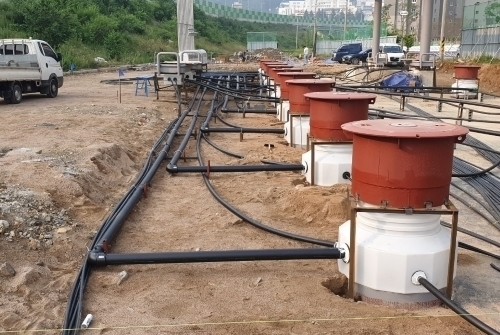

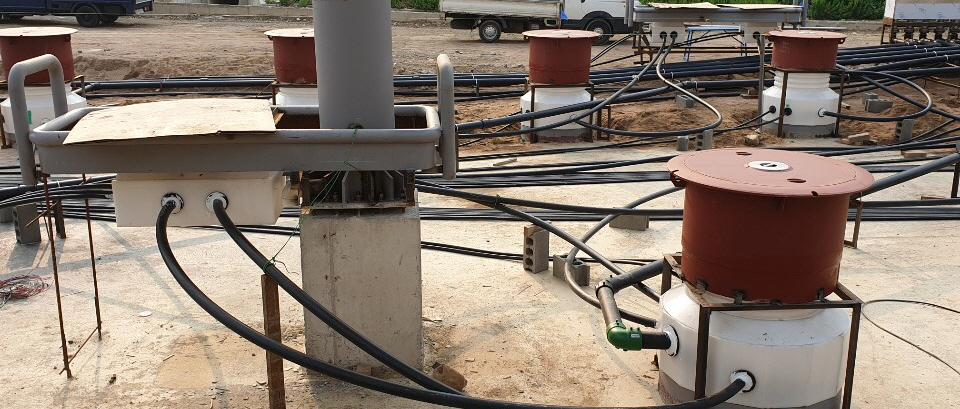

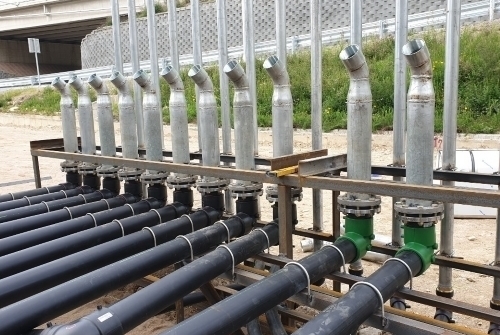

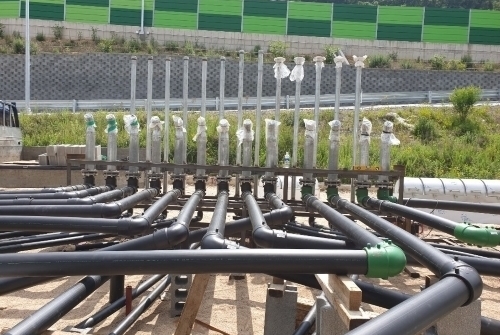

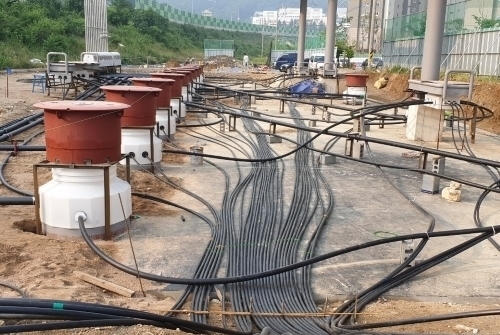

현장적용

이미지명
이미지명
이미지명
이미지명

– 모든 주유소
– 항구 및 선박정류장 주유소
– 공항의 주유공급소
– 모든 연료저장탱크 및 제너레이터 연결부분

이미지명
이미지명

사용가능한 용제

SMARTFLEX 이중배관은 거의 모든 용제에 대하여 사용 가능하며 여러비율로 조합된 용제 또한 사용이 가능합니다.
– 98, 95 옥탄 무연휘발유
– 8~10% 에탄올의 95옥탄 무연휘발유(SE95-E10)
– 메탄올
– 톨루엔
– 등유, 경유, 바이오 디젤
– 알콜연료
– 항공연료, 제트연료 A
– 나프타
